油漆浸透是什么？

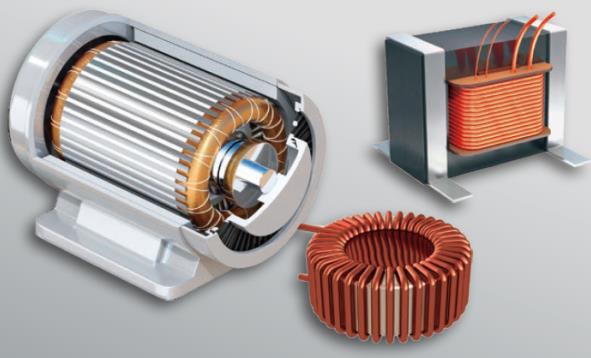

油漆浸透是電機完成繞組后進行的一道工序。

油漆浸透方式有2種：浸透到含絕緣漆的浸漆罐的“滴漆”和在真空狀態下填充油漆的“真空浸漆”。

通過浸漆處理增強線圈內部和絕緣紙的絕緣功能，再用絕緣漆填滿線圈內部所有空間氣隙，防止因濕氣和灰塵侵入，導致絕緣老化。

檢查浸透狀態的方法

檢查電機油漆浸透狀態，通常使用介質損耗測試儀( tanδ計)進行檢測，但若使用HIOKI的LCR測試儀，在低頻率下測量tanδ，可以更加準確地檢測到浸透狀態的差異。

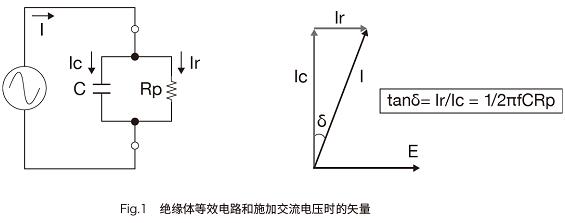

介質損耗角正切tanδ是用數值表示電絕緣材料狀態的指標。對絕緣體(線圈和接地之間)施加交流電壓時，會引起介質損耗(介質損耗)tanδ是該介質損耗的程度。

介質損耗測試是通過施加50 Hz/60 Hz的較高電壓進行測量。介質損耗角正切用tanδ =1/2πfCRp表示。在該公式中，頻率f變低時tanδ變大。也就是說，如果能以低于50 Hz/60 Hz的頻率進行測量，tanδ的變化會更明顯，能更容易看出浸透狀態的差異。HIOKI的LCR測試儀可以做到在低于50 Hz/60 Hz的頻率下測量tanδ。

使用HIOKI的LCR測試儀進行實測

■ 準備的樣品：

滴漆的合格品和不合格品（油漆量少的）、真空浸漆的合格品和不合格品（真空度不足的）這4個狀態的樣品。

■ 測量方法：

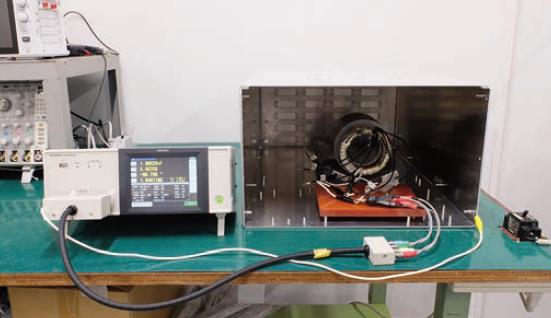

使用LCR測試儀測量線圈-鐵心間的tanδ。因為是絕緣物的測量，所以準備了屏蔽箱，連接到LCR測試儀的屏蔽端子進行了測量。

■ 測量頻率：

1 Hz, 5 Hz, 10 Hz, 20 Hz, 50 Hz, 60 Hz 等 6 個。

實測數據

在所有的測量頻率中，合格品和不合格品之間出現了差異。其中用低頻率進行測量的樣品中合格品和不合格品的差異明顯。
